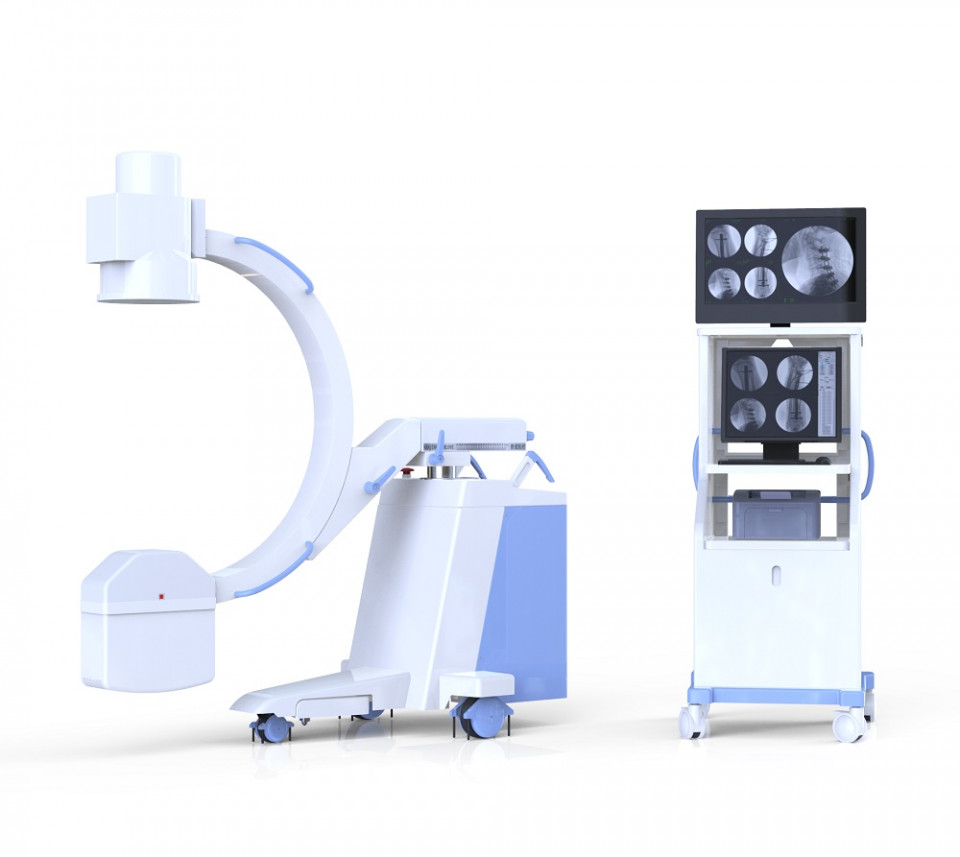

AR-M20B High Frequency Mobile Digital C-arm System

Descrizione

AR-M20B

High Frequency Mobile Digital C-arm System

 Application

Orthopedics: osteopathy, displaces, nailing.

Surgery: removing foreign body, implanting pace maker, interventional therapy, partial radiography, local photography, and other work.

1. Features
2. With a compact appearance, and easy to operate.
3. Unique base electric auxiliary support arm design, it's more security for using.
4. A unique hand-held controller design, convenient to operate.
5. With a high-quality knockdown X-ray generator to reduce radiation.
6. With the Perspective KV, MA automatically track fluoroscopy to make the image brightness and clearness optimum.
7. Toshiba image intensifier three view, the quality is stable and reliable, a good image clarity.
8. Image acquisition and processing workstation

Registration: registration, medical records, Worklist

Collection: Start collection; prepare video, reset, horizontal mirror, vertical mirror, window adjustment, magnifying glass, negative image

Open silhouette, edge enhancement, recursive noise reduction

Processing; four windows, nine windows, sharpening, horizontal mirror, vertical mirror, text annotation, length measurement report: save, preview, expert template

Dicom features: Dicom browsing, web service

Automatically track fluoroscopy to make the image brightness and clearness optimum; Installation of dense grain grids, to further enhance image sharpness

Fluoroskopski
Kapacitet
Fotografija Mak nominalni kapacitet
5KV
Kapacitet fluoroskopske sekire
Struja cevi 4mA, napon cevi 120kV
Automatska fluoroskopija
Napon cevi: 40kV ～ 120kV se automatski podešava
Struja cevi: 0,3mA ～ 4mA se automatski podešava
Ručna fluoroskopija
Napon cevi: 40kV ～ 120kV Kontinuirano
Struja cevi: 0,3 mA ～ 4 mA kontinuirano
Pulsna fluoroskopija
Napon cevi: 40kV ～ 120kV Kontinuirano
Struja cevi: 0,3 mA ～ 8 mA kontinuirano
(1,) inteligentna tehnologija pretvaranja frekvencije je naprednija
(2,) poboljšava kvalitet pojedinačnih kadrova i smanjuje količinu zračenja
(3,) cev je zaštićena, kontinuirano radno vreme se produžava
(4,) frekvencija: 0,5 ~ 8pps (kadar / s) dužina impulsa
Napon cevne fotografije i mA
40 kV ~ 120 kV 20-100mA 1,0mAs ～ 180mAs
Držač tanjira Veličina
200 mm × 250 mm (8 ″ × 10 ″) ili
250 mm × 300 mm (10 × 12 cm)
RTG cev
Rentgenska cev specijalna za visoke frekvencije
Dvostruko fokusirana anoda, 0,3 / 1,5,
Frekvencija pretvarača: 40KHz
Kapacitet anode: 35KJ (47KHU)
Termički kapacitet cevi: 650kJ （867kHu）
Video
Sistem
Intenzifikator slike
Pojačivač slike napravljen od TOSHIBA (9 ″)
Tri pogleda （9 inča / 6 inča / 4,5 inča）
E5764SD-P3
Indikatori definicije slike 12 bita
CCD video kamera
1 mega mega CCD CCD kamera sa slabim osvetljenjem
Monitor
LCD monitor od 19 inča * 2:
Rezolucija 1280 * 1024,
CCU (centralna kontrola)
Rekurzivni filter: K = 8, 8 slika za skladištenje, slika uspravna, preokret slike, pozitivna i negativna slika ； LIH (poslednje zamrzavanje slike i OSD (prikaz na monitoru)
Strukturne performanse
Direktivni točak
± 90 ° obrtaja, može slobodno promeniti smer kretanja jedinice.
C-ruka
Kretanje napred i nazad: 200 mm
Gore i dole: 400 mm
Okret oko horizontalne ose: ± 180 °
Revolucija oko vertikalne ose: ± 15 °
Udaljenost ekrana fokusa: 960 mm
Otvor na C-kraku: 740mm
Dubina ruke C-ruke: 640 mm Klizite duž orbite: 120 ° (+ 90 ° ～ -30 °)
